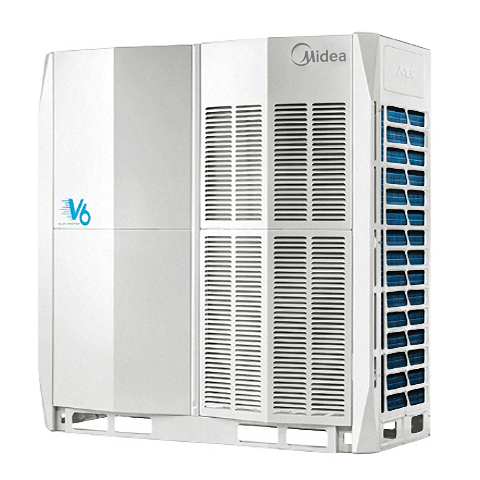

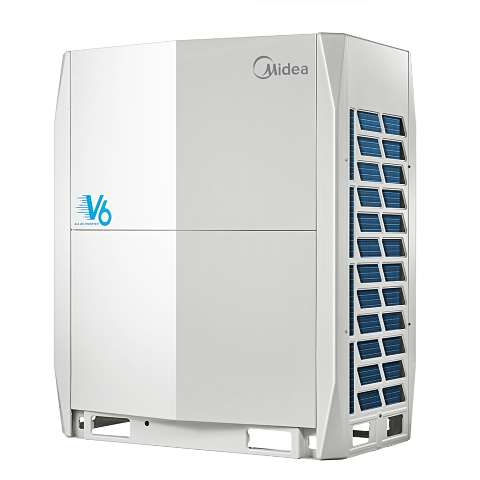

Центральная многозональная система кондиционирования Midea V6.

Трехтрубная система с рекуперацией тепла. В линейку входят одиночные модули номинальной производительностью от 8 до 20 HP, а в многомодульной конфигурации можно получить систему до 60 HP.

Интересной особенностью V6R являются блоки-распределители (MS-блоки) на базе электронных клапанов с большим количеством ступеней открытия (до 3200), что дает возможность более точно и плавно контролировать поток хладагента.

MS-блоки имеют полезную опцию включения аварийной вентиляции и аварийного отключения системы по сухому контакту в случае утечки хладагента – остается только дополнительно приобрести и установить сами датчики утечки.

Новый производительный компрессор с технологией EVI

• Благодаря технологии EVI (дополнительной инжекции хладагента в компрессор) системы Midea V6 могут стабильно работать при температуре до -15 °С в режиме охлаждения, до -23 °С в режиме обогрева.

Высокоэффективный теплообменник дополнительного охлаждения

• В пластинчатом теплообменнике (экономайзере) хладагент дополнительно охлаждается. Это дает два положительных эффекта. Первый: за счет дополнительного переохлаждения хладагента на 10% выросла энергоэффективность охлаждения в диапазоне температур от -15 до +43 °С. Второй эффект: на 26% выросла производительность в режиме обогрева при температуре до -15 °С.

Увеличенная длина магистрали трубопроводов

• В системе Midea V6 максимальная длина трубопровода от наружного блока до внутреннего достигает 200 м при суммарной длине всех труб 1000 м.
• Перепад высот между наружным и внутренним блоками 110 м (наружный блок ниже) или 70 м (наружный блок выше).
• Перепад высот между внутренними блоками 30 м.
• Эквивалентная длина трубопроводов от первого ответвления до самого удаленного внутреннего блока 40 м (стандартное значение). Длина может быть увеличена при выполнении некоторых условий (см. техническую документацию).

Высокое статическое давление вентиляторов наружного воздуха

• Давление 60 Пa предоставляет больше способов монтажа системы.
• Данное обстоятельство предоставляет дополнительное удобство для поэтажной установки оборудования на верандах высотных зданий.

Высокая энергоэффективность

• EER возросла до значения 4.75 (в системе 8 HP) благодаря полностью DC-инверторной технологии, технологии управления температурой кипения хладагента и эффективного переохлаждения.

Экономия занимаемого места и капиталовложений

• Благодаря наличию базовых модулей большой производительности, а также наибольшей в мире суммарной производительности систем на ряде объектов может быть использовано меньшее количество модулей (систем). По этой причине у конкурентов выше капитальные затраты и расходы на дополнительные трубопроводы, а следовательно, монтажные работы. Кроме того, оборудование Midea V6 займет меньше места.

Технология изменяемой температуры хладагента EMS

• В системах VRF Midea V6 ведется одновременное управление расходом и температурой хладагента, в отличие от систем многих других производителей. Технология изменяемой температуры хладагента EMS применяется в режиме охлаждения и обогрева. В первом случае осуществляется изменение температуры кипения в испарителе внутреннего блока во втором — температура конденсации. Если текущая тепловая нагрузка ниже номинальной, температура может быть повышена при охлаждении (или понижена при обогреве). Вследствие этого система работает более экономично. Кроме того, в режиме охлаждения поток выходящего из внутреннего блока воздуха более теплый и не создает дискомфорт на пути его распространения. Изменение температуры происходит автоматически по специальному алгоритму. Плата управления следит, чтобы компрессор работал на оптимальной скорости с наивысшей эффективностью.

Эффективный теплообменник наружного блока

• Площадь новых теплообменников увеличена на 21%. Теплообменники имеют трехрядную G-образную конструкцию, новую форму ламелей, благодаря чему увеличилась скорость конденсации. Эффективность теплообмена возросла на 20%.

Полностью DC–инверторные двигатели вентиляторов

• DC- инверторный двигатель точно регулирует частоту вращения вентилятора в зависимости от действующей нагрузки и давления хладагента, что позволяет добиться минимального потребления электроэнергии.

Двойной режим резервирования наружных блоков и компрессоров и эффективный рабочий цикл наружных блоков

• В многомодульной комбинации при остановке одного из блоков (вследствие ошибки или неисправности) сервисный специалист может включить блок, находящийся в режиме резервного ожидания. В системе с одним наружным модулем, имеющем 2 компрессора, при неисправности одного компрессора другой может продолжить работу в течение 4 дней, предоставляя достаточно времени для ремонта или замены оборудования.
• Система управления циклически изменяет последовательность включения наружных блоков, выравнивая нагрузку на каждый блок и продлевая срок эксплуатации.

Высокоэффективные балансировка и технология возврата масла

Защита от коррозии

• Наружные блоки прошли антикоррозионную обработку, соответствующую обычным условиям. Для использования в особых условиях может быть проведена специальная обработка стального корпуса, решеток, ламелей теплообменника, коробки электронного управления, болтов и шурупов для защиты от воздуха, содержащего корродирующие вещества, кислотных дождей, морского воздуха для увеличения срока службы.

Особенности и преимущества

Функция автоматической адресации

• Максимальное количество внутренних блоков в системе — 64. Система управления автоматически присвоит каждому блоку адрес. Беспроводной пульт управления может идентифицировать и изменить адрес любого внутреннего блока.

Функция очистки от пыли

• Инновационная технология очистки от пыли позволяет поддерживать производительность на стабильном уровне.

Неполярные проводные соединения

• Соединения наружных и внутренних блоков осуществляются двухпроводным неполярным экранированным PQ-кабелем.
• Система работоспособна независимо от порядка подключения проводов PQ-кабеля к паре клемм устройства (некритичность к полярности).

Бесшумный ночной режим работы

• В этом режиме уровень шума может быть значительно снижен. Бесшумный ночной режим будет активирован через 6 часов после прохождения температурой пикового в течение дня значения, а затем через 10 часов будет осуществлен возврат к нормальному режиму.

7-скоростной вентилятор внутреннего блока

• Возможность выбора из 7 скоростей вентилятора позволяет точно отрегулировать объем выходящего воздуха и уровень шума, соответствующие текущим потребностям людей.

Рост производительности в режиме обогрева

• Производительность обогрева не снижается до температуры -5 С° и составляет 90% от номинальной до -15 °С.

Диапазон рабочих температур наружного воздуха

• Система V6 обеспечивает стабильную работу как зимой при температуре -23 °C, так и жарким летом при 48 °C.

Интеллектуальная технология разморозки

• Время, требуемое для разморозки, программно рассчитывается согласно текущей ситуации, что исключает потери энергии.

Модули AHUKZ для подключения наружного блока к испарителю центрального кондиционера или внутренним блокам без ЭРВ

• При помощи модулей AHUKZ наружный блок VRF-системы Midea можно подключить к испарителю приточной установки (центрального кондиционера), либо ко внутреннему блоку кондиционера без электронно-расширительного вентиля. В состав модуля подключения входят блок, объединяющий секции управления и электронного расширительного вентиля, набор температурных датчиков, проводной пульт управления и выносной дисплей. Основное назначение модуля — осуществление плавного управления производительностью кондиционирования и индикация ошибок работы на выносном дисплее.
